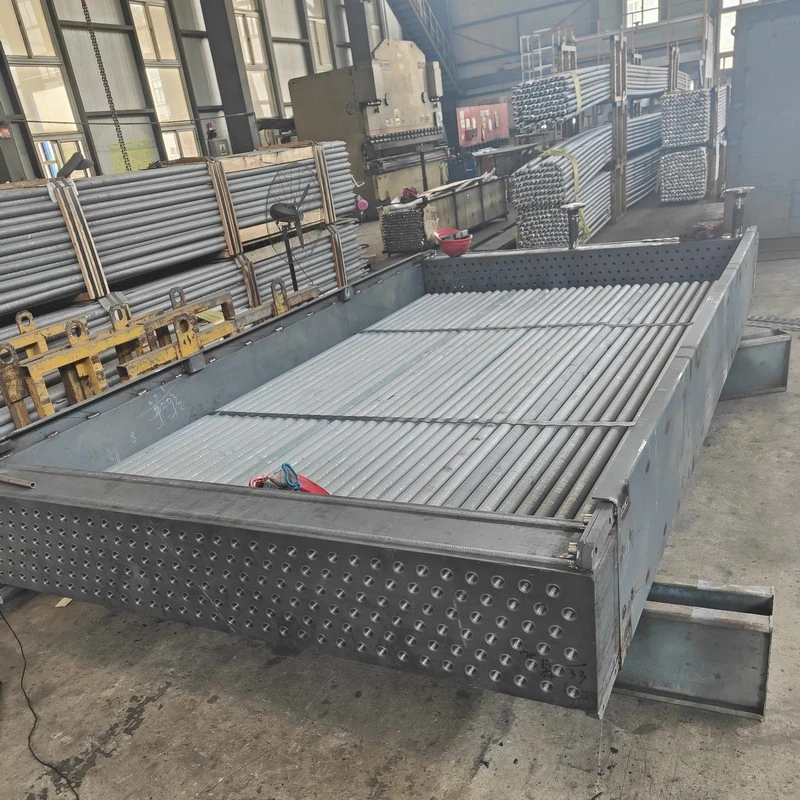

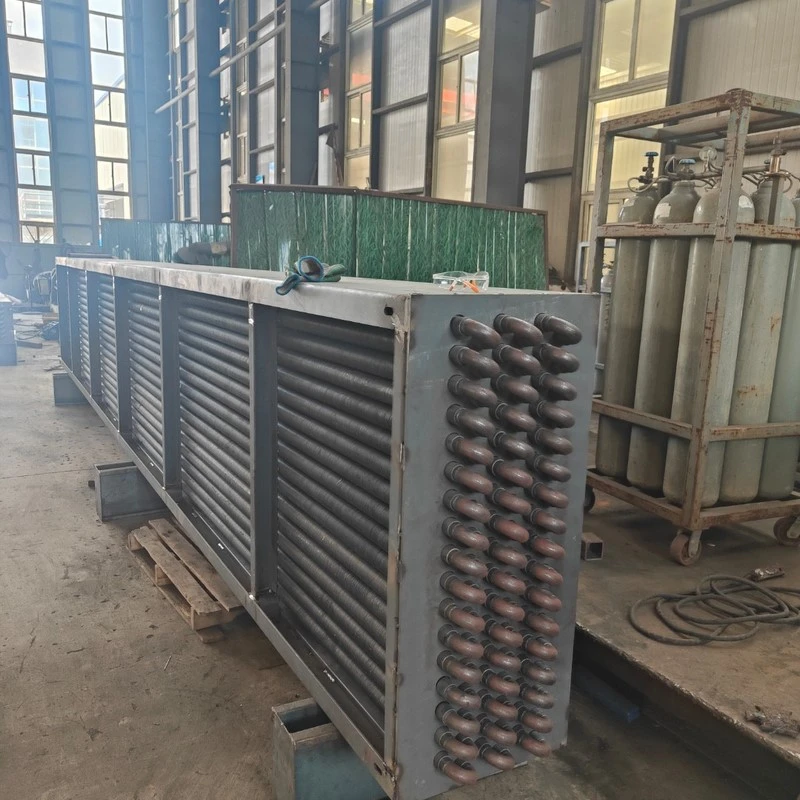

Faisceau de tubes-refroidis par air en acier inoxydable

Le faisceau de tubes-refroidi par air en acier inoxydable est constitué d'acier inoxydable comme substrat central et est composé de tubes à ailettes en acier inoxydable, de boîtes à tubes, de poutres latérales et de composants d'étanchéité. La chaleur du fluide à l'intérieur du tube est transférée vers le côté air à travers la paroi du tube et les ailettes et peut maintenir une efficacité de transfert de chaleur stable dans des conditions de travail difficiles. Les faisceaux de tubes en acier inoxydable présentent des caractéristiques inhérentes de résistance à la corrosion, de propreté et de résistance aux températures élevées. Ils peuvent être utilisés pendant une longue période dans des environnements modérément corrosifs sans avoir besoin de revêtements anticorrosion supplémentaires, avec des coûts de maintenance réduits et une durée de vie plus longue. Ils sont particulièrement adaptés aux environnements de processus qui ne peuvent pas être contaminés par la rouille et qui ont des exigences élevées en matière de pureté moyenne.

Ce type de faisceau de tubes est généralement constitué de matériaux tels que le 304, le 316L, l'acier inoxydable duplex, etc., et peut être sélectionné de manière flexible en fonction de la résistance à la corrosion du milieu. Les tubes à ailettes sont souvent extrudés ou soudés à hautes fréquences, étroitement intégrés au tube de base sans aucun risque de corrosion des espaces. Ils sont particulièrement adaptés aux conditions de travail avec des ions chlorure, des acides faibles et un brouillard salin faiblement salin. La boîte à tuyaux adopte une structure entièrement en acier inoxydable, avec une distribution uniforme du milieu et une pression fiable. Il est largement utilisé dans les domaines de la chimie, de la chimie fine, du traitement des eaux marines, des plates-formes offshore et d'autres scénarios.

Dans un projet de chimie fine côtier, le milieu de traitement contient des traces d'ions chlorure et d'acides organiques, et les faisceaux de tuyaux en acier au carbone ordinaires subissent des piqûres et des fuites dans les six mois. Après le passage aux faisceaux de tubes en acier inoxydable 316L, l'équipement a fonctionné en continu pendant plus de trois ans sans diminution significative de l'efficacité du transfert de chaleur, et aucun problème de corrosion ou de fuite n'est survenu.

Nous effectuons une vérification exclusive de la conception structurelle et de la résistance en fonction des caractéristiques des matériaux en acier inoxydable, et utilisons HTRI pour effectuer des calculs thermiques afin de garantir que le transfert de chaleur, la résistance à l'écoulement et la pression correspondent dans les conditions de travail. Le processus de fabrication implique des processus spécialisés tels que le traitement en solution, le décapage et la passivation à l'acide et la détection des fuites d'hélium. Des tests de pression d’eau et d’étanchéité à l’air sont effectués avant de quitter l’usine. Le produit peut répondre aux spécifications ASME, CE/PED et prendre en charge la certification des sociétés de classification telles que ABS, BV, DNV, CCS, etc. Il convient aux usines chimiques marines et à forte demande.
